Bygga plank

Här kan du se vilka handlingar du behöver bifoga med din ansökan och hur ritningarna ska se ut.

Om bygglovet

Du behöver bygglov och startbesked för att bygga ett plank som är högre än 1,1 meter. Om du bygger nära tomtgränsen rekommenderar vi att du samråder med berörd granne innan du söker lov.

Ansökan

Du ansöker via e-tjänst.
E-tjänster - bygga nytt, bygga om eller riva

Fackmässiga ritningar

Ritningarna som bifogas med ansökan ska vara:

  • Skalenliga och måttsatta ritade med datorbaserat verktyg (CAD) eller noggrant med linjal.
  • Ritade på vitt olinjerat och orutat papper.
  • Svartvita.
  • Ritningarna ska innehålla skallinjal och ritningshuvud.

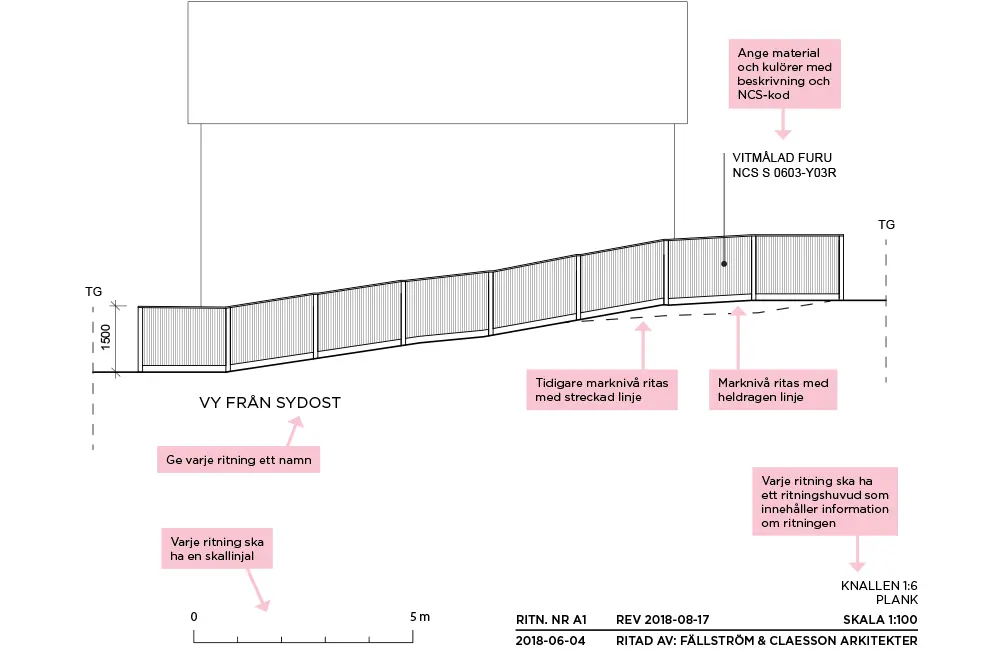

Vyritningar skala 1:100

Vyritningen visar planket sett rakt framifrån. Förutom att visa plankets utseende visar den marknivån, viktiga mått och vilka material och kulörer som ska användas. Vid en bygglovsprövning är det viktigt att se hur planket passar in i sitt sammanhang. Redo visa vyritningen från det väderstreck där planket är som högst och rita med eventuella bakom liggande hus.

Vyritningarna redovisas i skala 1:100 och ska innehålla namn på vy efter väderstreck, plank med mått, material och kulörbeskrivning, marknivå från tomtgräns (TG) till tomtgräns och streckad linje som visar tidigare marknivå om den ändras, skallinjal samt ritningshuvud.

Bild fasadritning

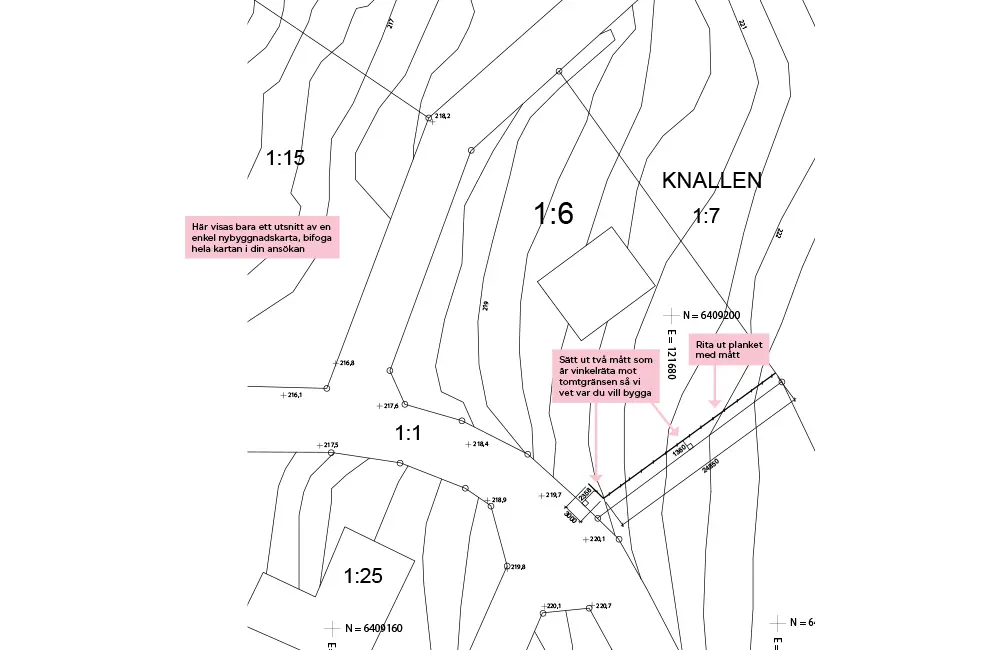

Situationsplan skala 1:400 eller 1:500

En situationsplan innehåller detaljerad information om tomten/fastigheten och visar var planket är placerat i förhållande till tomtgränser och övriga byggnader. Det är viktigt att placeringen och måttsättningen är korrekt.

Situationsplanen redovisas i skala 1:400 eller 1:500 och ska innehålla plank med längdmått samt måttsättning till tomtgräns med minst två mått som är vinkelräta mot tomtgränsen.

Kartan för situationsplanen kan du hämta i kommunens kartjänst Nässjökartan. Genom att söka på din fastighetsbeteckning får du kartan över tomten/fastigheten som du kan skriva ut i pdf-format.
Nässjökartanlänk till annan webbplats, öppnas i nytt fönster

Bild Situationsplan

Nybyggnadskarta

Ärendet kan behöva kompletteras med en nybyggnadskarta. Handläggaren som prövar ditt ärende tar kontakt med dig och ber dig komplettera med detta. Här kan du läsa mer om vad en nybyggnadskarta är,
Nybyggnadskarta

Handläggning av ditt ärende

Vi ska handlägga ditt ärende inom 10 veckor. För att vi ska kunna bedöma din anmälan är det viktigt att den är komplett med fackmässiga ritningar. Studera exempelritningarna noga för att se vad som ska ingå. Om din ansökan inte är fullständig kan vi begära komplettering.
